产品描述：
气动钳盘制动器QP12.7，CQP12.7，QPL12.7，QP20，QP250，QP30等型号，性能安*，制动平稳，使用寿命长。 工作原理 QP12.7气动钳盘式制动架和气缸两大部分组成(见结构示意图)。气缸1通入压力气时，活塞杆5在气压作用下迅速向气缸内收缩，左、右制动臂在复位弹簧4作用下带动摩擦块12迅速打开(即松闸)。当气缸停止供气并通过控制阀迅速放气，活塞杆5在气缸内部弹簧下迅速伸出，顶左、右制动臂带动摩擦块12合龙(即抱闸)。 二、制动器的安装 1、*先检查制动盘与制动衬垫的制动表面有无油泥或其它污迹。 2、将G3/8”(铸铁杆气缸)或1/2”(铸铝件气缸)的连接头安装在气缸1的进气口上,气管用软管连接,空气源不应有油、水和其它杂质. 3、装时*先通入压力空气,是活塞杆5缩回气缸内,然后将摩擦块12在垂直制动盘的方向装如制动盘内，再将基座9水平固定在刚性机座上,使其中心与制动盘厚度中心成一直线,安装位置尺寸见结构示意图.
推荐产品：
气动钳盘制动器QP12.7，CQP12.7，QPL12.7，QP20，QP250，QP30等型号，性能安*，制动平稳，使用寿命长。
工作原理

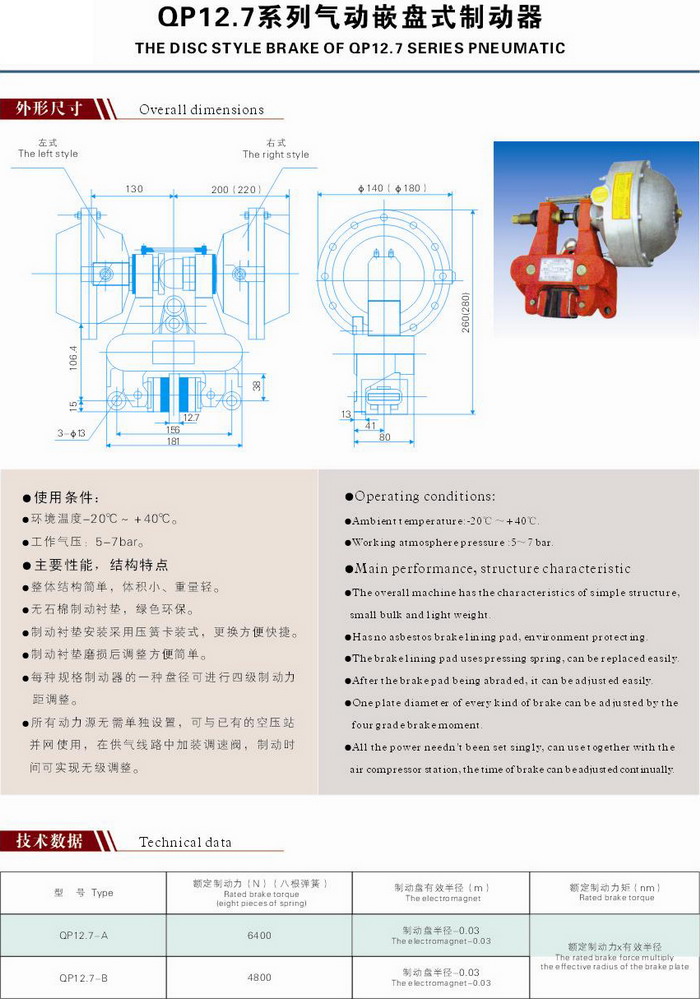

QP12.7气动钳盘式制动架和气缸两大部分组成(见结构示意图)。气缸1通入压力气时，活塞杆5在气压作用下迅速向气缸内收缩，左、右制动臂在复位弹簧4作用下带动摩擦块12迅速打开(即松闸)。当气缸停止供气并通过控制阀迅速放气，活塞杆5在气缸内部弹簧下迅速伸出，顶左、右制动臂带动摩擦块12合龙(即抱闸)。
二、制动器的安装
1、*先检查制动盘与制动衬垫的制动表面有无油泥或其它污迹。
2、将G3/8”(铸铁杆气缸)或1/2”(铸铝件气缸)的连接头安装在气缸1的进气口上,气管用软管连接,空气源不应有油、水和其它杂质.
3、装时*先通入压力空气,是活塞杆5缩回气缸内,然后将摩擦块12在垂直制动盘的方向装如制动盘内，再将基座9水平固定在刚性机座上,使其中心与制动盘厚度中心成一直线,安装位置尺寸见结构示意图.
